Bitmap 4 (320*200) Le plan de RAMA regroupe les points de couleur 2 Le plan de RAMB regroupe les points de couleur 1 Un pixel (x, y) a 0 sur la RAMA et a 0 sur la RAMB prend la couleur 0 Un pixel (x, y) a 0 sur la RAMA et a 1 sur la RAMB prend la couleur 1 Un pixel (x, y) a 1 sur la RAMA et a 0 sur la RAMB prend la couleur 2 Un pixel (x, y) a 1 sur la RAMA et a 1 sur la RAMB prend la couleur 3

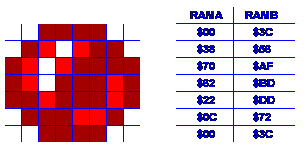

En d'autres termes, l'affichage va se faire sur 2 plans qui vont s'additionner. Prennons par exemple la deuxieme ligne de notre ball car elle contient les 4 couleurs possibles (voir schema de gauche). Nous avons donc la suite de couleurs suivantes : 0,1,2,3,2,1,1,0. En respectant le tableau ci dessus, la RAMA devrait contenir 0,0,1,1,1,0,0,0 et la RAMB devrait contenir 0,1,0,1,0,1,1,0

D'apres la structure ci-dessus et notre utilisation de l'espace cartouche, notre écran sera positionnné en mémoire à partir de l'adresse &H0000. La RAMA se trouvera de &H0000 a &H1FFF et la RAMB se trouvera de &H2000 a &H3FFF. Pour afficher la deuxieme ligne aux coordonnees (0,0), il suffiera d'ecrire &b01010110 (soit &H56) en &H2000 et &b00111000 (soit &H38) en &H0000.

Nous pouvons alors calculer les valeurs de la ball pour chacune des lignes pour chacun des plans (RAMA et RAMB). En resumé, l'affichage d'une ball s'effectuera de la facon a droite. X contient l'offset de la ball dans la RAMA (entre $0000 et $2000) Nous décalerons de 40 a chaque ligne (Une ligne de 320 pixels contient 40 blocs de 8 pixels) pour calculer l'offset de la ligne suivante. La formule du décalage est ligne * 40

LEAY $2000,X * Positionnement du pointeur * pour la RAMB           LDA #$3C * Ligne 0, RAMB   STA ,Y     LDA #$00 * Ligne 0, RAMA   STA ,X             LDA #$56 * Ligne 1, RAMB   STA 40,Y     LDA #$38 * Ligne 1, RAMA   STA 40,X             LDA #$AF * Ligne 2, RAMB   STA 80,Y     LDA #$70 * Ligne 2, RAMA   STA 80,X             ...
